机房防雷接地系统：选型指南与采购确认
机房防雷接地系统是保障数据中心、通信机房及关键设备免受雷击和浪涌损害的基础设施。本页帮助您了解三级防雷设计（电源防雷、信号防雷、等电位接地）的适用条件、不适用场景、关键规格判断方法，以及采购前需要确认的材料和后续动作。三众联提供从勘查、设计到施工验收的全流程服务，确保系统符合GB规范并长期可靠运行。
机房防雷接地系统是保障数据中心、通信机房及关键设备免受雷击和浪涌损害的基础设施。本页帮助您了解三级防雷设计（电源防雷、信号防雷、等电位接地）的适用条件、不适用场景、关键规格判断方法，以及采购前需要确认的材料和后续动作。三众联提供从勘查、设计到施工验收的全流程服务，确保系统符合GB规范并长期可靠运行。
参数、边界、资料和下一步动作集中在本页表格中。
先看对象和边界，再核对资料与相关服务。
产品资料
规格、边界和资料动作
表格资料
产品边界与适用条件
| 产品对象 | 适用情况 | 不适用情况 | 核对材料 |
|---|---|---|---|
| 机房防雷接地系统（三级防雷） | 数据中心、通信机房、医院信息中心、学校网络机房 | 纯机械车间、无电子设备的仓库 | 建筑防雷设计图纸、设备清单、供电系统图 |
| 电源防雷器（一级） | 总配电柜处，年均雷暴日>40天 | 已安装专用变压器且距离<30米 | 防雷器合格证、检测报告、供电系统图 |
| 信号防雷器（网络/通信） | 进出机房的网线、电话线、同轴电缆 | 全部使用光纤且无金属铠装 | 设备接口类型、传输速率要求 |
| 等电位接地系统 | 所有金属构件、设备外壳、线缆屏蔽层 | 独立接地且距离>20米 | 接地电阻测试报告（<1欧姆） |
表格资料
产品资料与下一步动作
| 资料项 | 判断维度 | 补充方式 | 后续动作 |
|---|---|---|---|
| 机房平面图与设备清单 | 确定防雷等级、防雷器数量 | 无图纸可安排上门勘查测绘 | 联系三众联获取初步方案和预算 |
| 供电系统图与接地系统现状 | 判断接地方式、防雷器安装位置 | 现场检测接地电阻和等电位连接 | 签订施工合同，安排工期 |
| 设备接口类型与传输速率要求 | 选择匹配的信号防雷器 | 提供设备型号清单或现场确认 | 确认防雷器参数后采购安装 |
| 验收检测报告与竣工图纸 | 确认接地电阻、防雷器状态、等电位连接 | 三众联提供全套检测资料 | 安排年度巡检或签订维护合同 |
产品对象
机房防雷接地系统主要保护机房内的精密电子设备，如服务器、网络交换机、存储设备、UPS电源等，免受雷电感应和浪涌电压的损坏。系统采用三级防雷设计：第一级在总配电处安装电源防雷器，第二级在分配电柜或UPS前端安装限压型防雷器，第三级在设备前端安装精细保护防雷器。同时，通过等电位接地网络将所有金属构件、设备外壳、线缆屏蔽层可靠连接，消除电位差。
本系统适用于新建或改造的各类机房，包括企业数据中心、通信基站、医院信息中心、学校网络机房、金融交易机房等。当机房所在建筑有外部防雷措施（如避雷针、避雷带）时，内部防雷接地系统仍需独立设计，以应对感应雷和地电位反击。系统设计需遵循GB 50057《建筑物防雷设计规范》和GB 50343《建筑物电子信息系统防雷技术规范》。
对于已有老旧防雷系统但未定期检测的机房，建议进行接地电阻测试和防雷器状态检查。三众联提供现场勘查服务，技术人员使用接地电阻测试仪、等电位测试仪等设备出具检测报告，并根据机房设备类型、供电方式和环境条件制定改造方案。
适用边界
机房防雷接地系统并非所有机房都需要相同配置。适用条件主要取决于机房所在地区的雷暴日等级、建筑结构类型、设备重要性和供电方式。例如，在年均雷暴日超过40天的地区（如华南、华东），三级防雷是标配；而在少雷区（如西北部分地区），二级防雷可能已足够。此外，若机房采用架空进线，则需加强电源防雷等级。
不适用情况包括：机房所在建筑已按GB 50057要求安装了外部防雷系统且内部设备对浪涌不敏感（如纯机械加工车间）；或机房供电已通过专用变压器且变压器侧已安装防雷器，且设备距离变压器很近（小于30米）。但即使如此，信号线路（如网线、电话线、同轴电缆）仍可能引入浪涌，因此信号防雷不可完全省略。
核对材料包括：建筑防雷设计图纸、机房设备清单、供电系统图、接地电阻检测报告（要求小于1欧姆）、防雷器产品合格证及检测报告。三众联在勘查时会收集这些资料，并结合现场情况给出适用性判断。对于无法提供完整资料的客户，可先安排现场检测，再出具方案。
关键判断项
选择机房防雷接地系统时，需重点确认以下规格参数：电源防雷器的最大放电电流（Imax，通常选40kA或60kA）、电压保护水平（Up，应低于设备耐压值）、响应时间（小于25ns）；信号防雷器的传输速率（需匹配网络或通信设备）、插入损耗（小于0.5dB）；等电位接地排的材质（铜排推荐截面积不小于30x3mm）、接地线截面积（不小于16mm²铜芯线）。

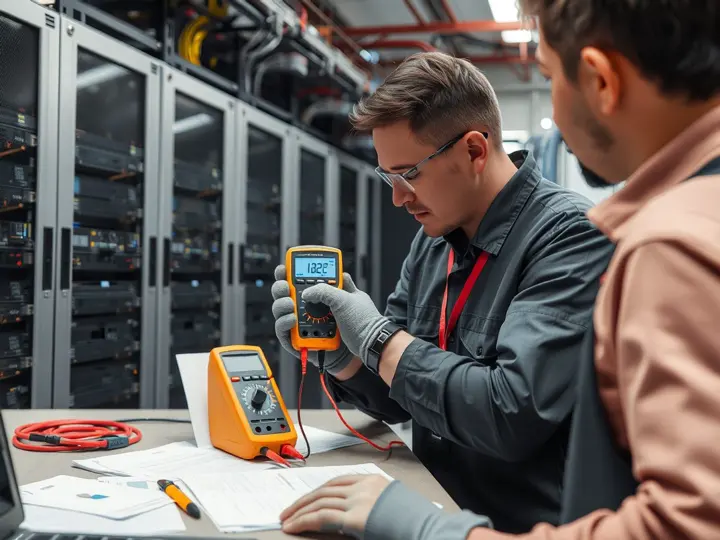

质量确认环节包括：防雷器是否具备CQC或CE认证，接地电阻是否达标（独立接地电阻小于1欧姆，联合接地小于1欧姆），等电位连接是否牢固（使用万用表测量连接电阻小于0.03欧姆）。三众联在施工完成后提供防雷检测报告，包含接地电阻值、防雷器状态、等电位连接点清单，作为验收依据。
售后与复购方面，防雷器一般有5年质保，但建议每年雷雨季节前进行一次巡检，检查防雷器劣化指示窗口（正常为绿色，变红需更换）和接地系统连接情况。三众联提供年度维护合同，包括全面检测、清洁紧固和劣化件更换。若机房设备扩容或供电线路改造，需同步评估防雷系统是否需升级。
资料与下一步
在采购机房防雷接地系统前，建议客户准备以下资料：机房平面图、设备清单及功率、供电系统图、现有接地系统情况、建筑防雷类别。三众联可根据这些资料快速判断系统配置和预算范围。对于没有图纸的老旧机房，可安排技术人员上门勘查，现场测绘并出具勘查报告。
判断维度包括：防雷等级（一级/二级/三级）、接地方式（独立接地/联合接地）、防雷器数量（根据配电回路数）、信号防雷接口类型（RJ45/BNC/RS485等）。三众联提供选型对比表，帮助客户在不同品牌和型号间做出选择。
后续动作：确认方案后，三众联签订合同并安排施工，工期根据机房规模一般为3-7天。施工完成后进行系统检测，提供检测报告和竣工图纸。客户可预约每年雷雨季节前的巡检服务，或签订年度维护合同。如需进一步了解，可联系三众联获取防雷系统方案案例和报价参考。
相关问题
机房防雷接地系统是否必须做三级防雷？
不一定。三级防雷是较全面的配置，适用于重要机房或雷暴日较多地区。具体等级需根据建筑防雷类别、设备重要性和当地雷暴日确定。三众联在勘查后会根据规范给出建议，避免过度配置或配置不足。
如何判断现有防雷系统是否需要改造？
主要看三点：接地电阻是否小于1欧姆（可用测试仪检测）；防雷器劣化指示是否变红；是否有机房设备因雷击损坏记录。若任何一项有问题，建议改造。三众联可提供免费初步检测。
防雷接地系统施工会影响机房正常运行吗？
施工通常可在机房设备运行状态下进行，但涉及配电柜内安装防雷器时需短暂断电。三众联会提前沟通停电计划，安排在非工作时间或业务低峰期施工，最大限度减少影响。
防雷系统验收需要提供哪些资料？
验收时需提供：防雷器产品合格证及检测报告、接地电阻测试报告、等电位连接测试记录、系统竣工图纸。三众联会整理全套资料，供客户存档或防雷主管部门检查。
